Отговорът на Riello в борбата с вредни емисии – Low NOx горелки

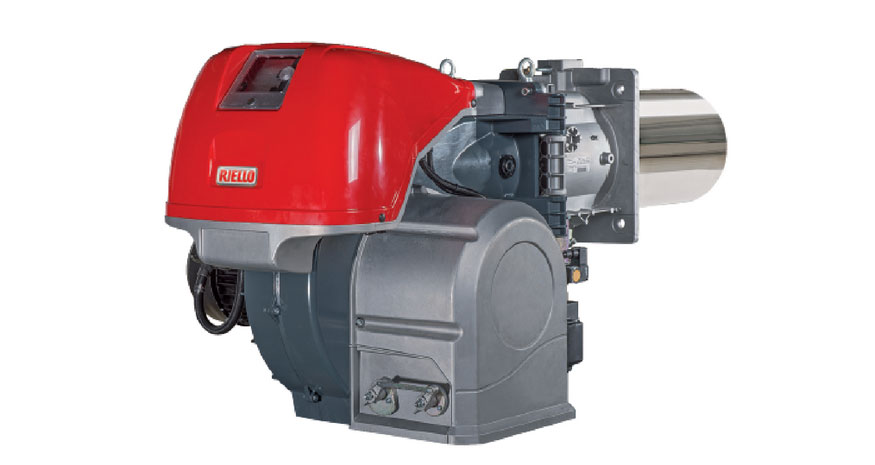

Моноблокови газови Low NOx горелки от серия RS 1000-1200 M BLU с термичен диапазон дo 12 MW.

Разработката на горелките Low NOx от серията M BLU е съществена стъпка в борбата с парниковия ефект. Газовите горелките от тази серия постигат ниски вредности в изходящите газове, вследствие конструктивно решение за контрол на горивния процес, регулиране съотношението гориво-въздух в целия работен диапазон и значително намаление разхода на гориво. Тези горелки са в рамките на най-ниските емисии отделяни вредности, според най-строгите изисквания на немските стандарти. Друг вторичен ефект е постигнатото значително намаление на консумираната електроенергия, което води до снижаване на вредностите от централите – основните източниците на замърсители на околната среда.

Серията газови горелки RS 1000-1200/M BLU са разширение на серията RS 310-410-510-610-810/M BLU. Покриват топлинни мощности от 1100 до 11100 kW. Те са разработени за работа с ниско и среднотемпературни водогрейни котли, топловъздушни апарати, парни котли и котли, работещи с диатермично масло. Горелките могат да функционират като двустепенни прогресивни или като модулиращи, с инсталиране на PID регулатор и съответните датчици (за температура или за налягане). Механичният ексцентрик позволява голямо модулационно отношение. Това гарантира изключително точно прецезиране на топлинната мощност спрямо моментната нужда на системата и съответно намаляване на разхода на гориво.

При проектирането на горивната глава са проведени редица симулации, докато се достигне до конструкцията, гарантираща най-ниски вредни емисии (NOx < 80 mg/kWh). Дизайнът и намалените габарити значително улесняват монтажа и поддръжката им.

Предлага се голяма гама аксесоари за горелките от тази серия, което ги прави изключително гъвкави по отношение на тяхното приложение и функционалност. Представяме на вниманието на своите клиенти и колеги горелките от тази серия.

Модели

RS 1000/M BLU – 1100/4000 ÷ 10100 kW

RS 1200/M BLU – 1500/5500 ÷ 11100 kW

Работен термичен диапазон

Технически данни

Вентилация

Блокът за вентилация идва със система за шумоизолация. Всички горелки са снабдени с вентилатори, които са съобразени с необходимото количество въздух за горене. Въздушният поток и звуконепроницаемата изолация, използвана в изработката, са предназначени за свеждане нивото на звука до минимум. Те гарантират високи нива на производителност по отношение на налягането на въздуха. Високата прецизност на сервомотор чрез главния модул за управление,  инсталиран на всяка горелка, контролира въздуха в точното съотношение въздух/гориво в рамките на целия термичен диапазон.

Новата конструция на вентилатора е разработена с цел да се намалят габаритните размери и теглотo

Горивна глава

Горивната глава е конструирана с цел да гарантира отлично смесване на горивото и въздуха за горене, като намалява вредните емисии и нивото на шума.

Горивна глава на модел RS/M BLU               Горивна глава на модел RS/M MZ

Серията RS/M BLU намалява вредните емисии, като оптимизира сместа въздух/ гориво. Газът в горивната глава е разпределен през отворите, които са перпендикулярно на въздушния поток, а част от горивото се впръсква директно в центъра на пламъка. Това води до по-ниска температура на горенето и предотвратява образуването на NO.

Емисиите са допълнително намалени чрез рециркулация на изгорелите газове, дължаща се на високата скорост на въздуха.

Геометрия на пламъка и изисквания към горивната камера

Пример:

При мощност = 10000 кВт;

L горивната камера (м) = 5,9 m (средна стойност)

D горивната камера (м) = 1,3 m (средно стойност)

Low NOx модулираща газова горелка RS 1200/M BLU / 1500/5500 ÷ 11100 kW/ монтирана на котел ПК 12 в консервна фабрика „ББП“ – гр. Първомай.

С продуктите, произвеждащи топлина посредством ефикасен и контролиран горивен процес, Riello се грижи за опазването на околната среда и хората. Мисията е да работи, за да допринася към развитието и прогреса на човешкото общество. В съвременните условия на глобализиране на пазари и продукти, Riello поставя акцента в своята фирмена политика върху постоянното търсене на технологични иновации и постигане на отлично качество на продуктите с разумни разходи, сериозно отношение към изискванията за опазване на околната среда, икономия на енергия и намалени нива на отделяни вредности, с грижа към природата и човека.
