Динамичните вентили осигуряват ефективно и контролирано разпределение на отоплителната среда в отоплителната система. Независимо дали става въпрос за пълен или частичен обхват на натоварване, всяка част от системата се захранва с необходимото количество енергия по всяко времеq благодарение на използването на динамични вентили. Хидравличното балансиране може да се осигури чрез взаимодействието на различни статични и динамични клапани. Или чрез един продукт: независими от налягането управляващи вентили Herz.
Динамичните контролни и регулиращи вентили са най-важното, когато става въпрос за хидравличен баланс. Хидравличното балансиране осигурява ефективно подаване на топлина в отоплителната система и има значителен принос за спестяване на разходи. Какво точно означава това?
Разпределението на топлината зависи от много различни фактори:
– Колко близо сте до главния колектор?
– Каква мощност има помпата?
– Кои клапани и регулатори работят?
– Правилно ли са регулирани настройките на отделните клапани?
– Колко крайни потребители има?…
Освен техническите умения на специалистите по време на планирането и монтажа, има още един важен момент, който влияе върху подаването на топлина в отделните части на системата: крайният потребител.
Какво влияние има крайният потребител върху разпределението на топлината?
Различните изисквания за стайна температура на отделните потребители оказват пряко влияние върху равномерното, или по-точно, необходимото подаване на топлина във всички части на системата. Тези различия водят до колебания в условията на потока и налягането в системата. В резултат на това не всеки краен потребител получава необходимото и желано количество топлина. Добре известен факт е, че топлоносителят в отоплителните системи следва пътя на най-малкото съпротивление. Проблемите, произтичащи от това, са познати на монтажниците и строителните предприемачи: „Отоплението не работи“ или „Чуват се шумове от радиатора“.
Би било чудесно, ако…
… ще има продукт, който може да реагира автоматично на променящите се условия на потока и налягането.
… един продукт може да достави всички части на системата с необходимото количество топлина.
… продукт с една настройка и лесна инсталация би могъл да компенсира външните колебания на налягането в диапазона на диференциалното налягане.
Herz има решението
В Herz няма място за компромиси. Независимият от налягането регулиращ вентил Herz е продуктът, който предвижда тези желания. През последните няколко години Herz изпълни изискванията на проектанти, монтажници и потребители с обширни продуктови иновации с въвеждането на независимия от налягането контролен вентил Herz. Резултатът е опростен дизайн, висок комфорт и възможно най-добрата енергийна ефективност.
Функционалностите на няколко вентила са комбинирани в корпуса на независимия от налягането регулиращ вентил Herz.
Контролен вентил, регулиращ вентил, регулатор на диференциално налягане, изолационен вентил и измервателен отвор са комбинирани, за да спестят разходи и място. Лесната работа с настройка на желания дебит като процент от максималния дебит също спестява време за пускане в експлоатация.
Функционалност
Комбинираният вентил може да се използва във всички помпени системи за отопление и охлаждане.
Флуктуациите на външното налягане се изравняват в диапазона на диференциалното налягане, което прави комбинирания вентил независим от диференциалното налягане. Вентилът автоматично ограничава обемния поток в избраната секция на системата до зададената стойност, като открива и компенсира всички колебания на налягането. Това означава, че не са необходими измервания и контролът е ефективен при всички работни условия.

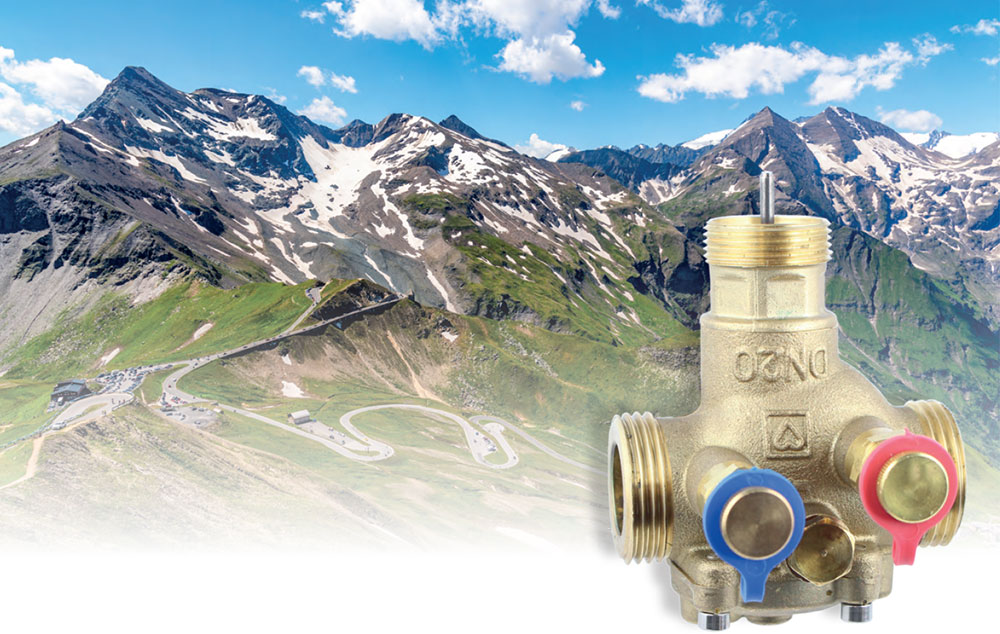

Независим от налягането контролен вентил Herz Smart 4406/4206
Геометрията на корпуса на Herz независимия от налягането контролен вентил Smart с артикулен номер 4406 или 4206, който е излят от устойчив на обезцинковане месинг, е оптимизиран както за водния поток, така и за качеството на отливката.
При по-големи дебити това води само до малки допълнителни загуби на налягане в корпуса и зададеното налягане се поддържа на ниско ниво. В същото време се постигат благоприятни условия за отливане, осигуряващи високо качество на корпуса. С максимално работно налягане до 25 бара независимият от налягането управляващ вентил Herz Smart се предлага в размери DN 15 до DN 20.

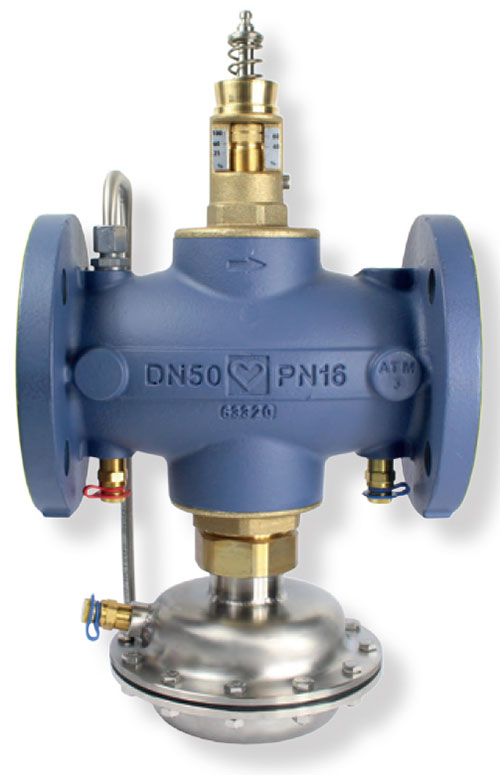

Фланец версия F 4006
Herz е един от малкото водещи производители, които разработват и произвеждат големи независими от налягането управляващи вентили с фланцови връзки. Усъвършенстван дизайн със здрава диафрагма, щедро оразмерени и прецизно обработени контролни части и пълно освобождаване на налягането гарантира прецизен контрол на потока и стабилно зададено налягане. Фланцовата версия на продукта също има три измервателни вентила. Версията с фланци се предлага с максимално работно налягане до 16 bar в размери DN 50 до DN 250.

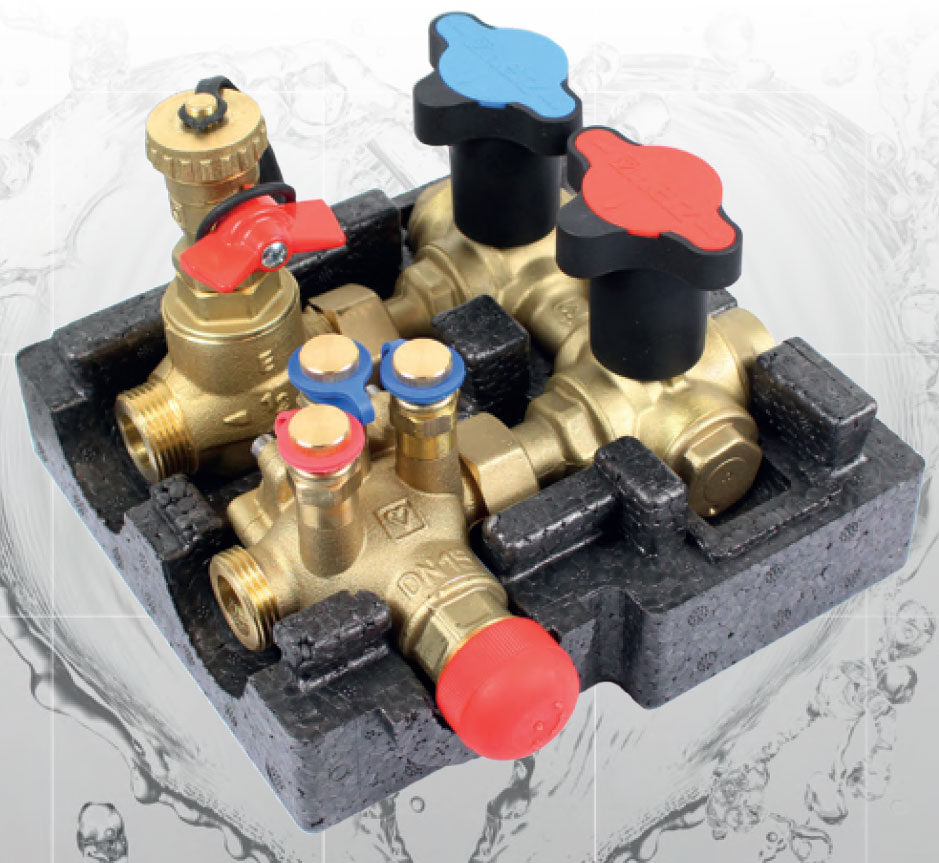

HerzCON – директна връзка за отопление и охлаждане
Международно успешният модел HerzCON се характеризира със своя особено компактен дизайн и лесен достъп до всички сервизни функции като директна връзка. Интегрираният независим от налягането контролен клапан поддържа обемния поток постоянен чрез регулиране на колебанията в налягането, като гарантира, че всички компоненти на системата са снабдени с необходимото количество енергия по всяко време.
Предимства:
– Директна връзка за вентилаторни конвектори и други отоплителни и охладителни уреди;
– Моделите от DN 15 до DN 32 покриват диапазон на дебит от 20 – 2500 л/ч;
– Компактен дизайн; всички компоненти са лесно достъпни; Основна площ на изолационната обвивка само 18×18 cm за DN 15 – DN 20;
– Трета точка за директно измерване на потока;
– Обратно промиване на кошницата на филтъра, без да се налага да я сваляте.
За повече информация – Херц България.
